THK CFH8UUR-A - Cam Follower
Преглед
Гърбичен следващ механизъм с шестоъгълна муфа Модел CFH-A с уплътнителен пръстен; Въглеродна стомана Материал; Диаметър на шипа: 8 мм; Външен диаметър:19мм; Ширина на външния пръстен: 11 мм. Тегло: 0.285 кг.
главно функция
1. Може да се монтира в същите монтажни отвори като стандартния тип.
2. Тъй като има ексцентричност от 0.2 mm до 1 mm между монтажния вал на шпилката и главата на шпилката, позицията може просто да бъде фино настроена чрез просто завъртане на шпилката. Това е високопрецизна, компактна ексцентрична иглена ролка с ексцентрична структура от една част. парчета.
3. Няма нужда да подравнявате позицията на жлеба на гърбицата и прецизно обработване на позицията на монтажния отвор, което може значително да намали натоварването на обработката и монтажа.
Спецификация

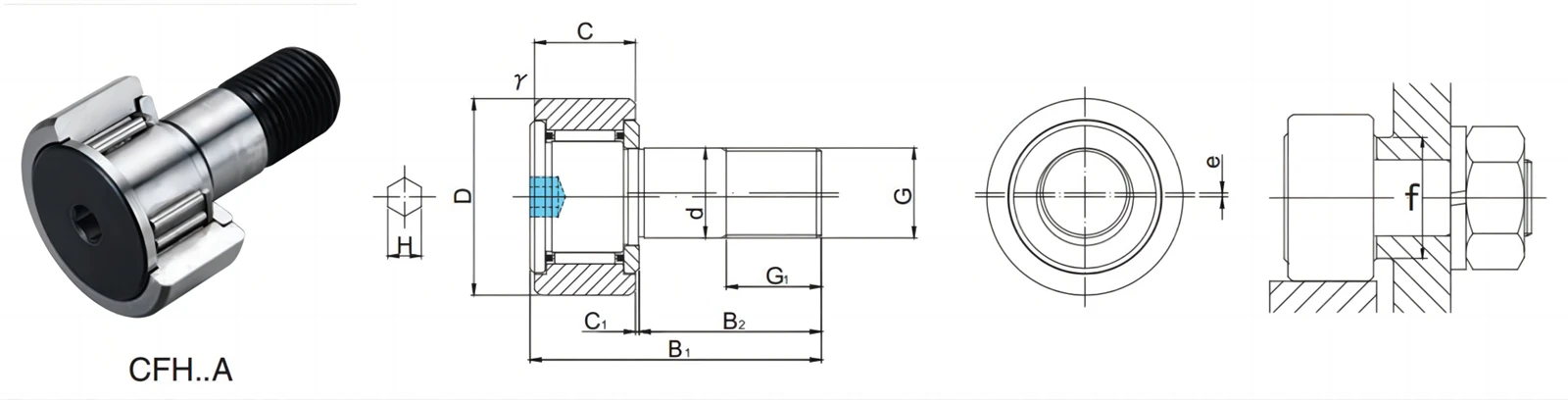

РАЗМЕР [mm] |
позволява Скорост на въртене ① |
МАСА | ||||||||||||||
| Сферичен външен пръстен R500(CF6-CF10-1) |
||||||||||||||||
| С уплътнителен пръстен | Без печат | С уплътнителен пръстен Глава на шпилка с шестоъгълен отвор | D | C | d | G | G1 | B1 | B2 | C1 | H | Е [мин] |
e | f [мин] |
[rpm] | ≈[g] |
| CFH8UUA | CFH8RA | CFH8UURA | 19 | 11 | 8 | M8×1.25 | 10 | 32 | 20 | 0.6 | 4 | 0.3 | 0.25 | 13.0 | 20,000 | 28.5 |
свързан THK Cam Follower
| Stud диаметър d |
Модел № | Външен danee D |
Външен пръстен ширина C |
С резба G |
G1 | B | Общо дължина B1 |
B2 | C1 | d1 | Изтичане e |
H | Рамин | Рамо височина f (мин.) |
| 5 | CFH 5-A | 13 | 9 | M5X0.8 | 7.5 | 10 | 23 | 13 | 0.5 | " | 0.2 | 3 | 0.3 | 9.7 |
| 6 | CFH 6-A | 16 | 11 | M6X1 | 8 | 12 | 28 | 16 | 0.6 | 0.25 | 3 | 0.3 | 11 | |
| 8 | CFH 8-A | 19 | 11 | M8X1.25 | 10 | 12 | 32 | 20 | 0.6 | 0.25 | 4 | 0.3 | 13 | |
| 10 | CFH 10-A | 22 | 12 | M10X1.25 | 12 | 13 | 36 | 23 | 0.6 | 0.3 | 5 | 0.3 | 15 | |
| 10 | CFH 10-1-A | 26 | 12 | M10X1.25 | 12 | 13 | 36 | 23 | 0.6 | " | 0.3 | 5 | 0.3 | 15 |
| 12 | CFH 12-A | 30 | 14 | M12X1.5 | 13 | 15 | 40 | 25 | 0.6 | 6 | 0.4 | 6 | 0.6 | 20 |
| 12 | CFH 12-1-A | 32 | 14 | M12×1.5 | 13 | 15 | 40 | 25 | 0.6 | 6 | 0.4 | 6 | 0.6 | 20 |
| 16 | CFH 16-A | 35 | 18 | M16X1.5 | 17 | 19.5 | 52 | 32.5 | 0.8 | 6 | 0.5 | 6 | 0.6 | 24 |
| 18 | CFH 18-A | 40 | 20 | M18X1.5 | 19 | 21.5 | 58 | 36.5 | 0.8 | 6 | 0.6 | 6 | 1 | 26 |
| 20 | CFH 20-A | 52 | 24 | M20X1.5 | 21 | 25.5 | 66 | 40.5 | 0.8 | 8 | 0.7 | 8 | 1 | 36 |
| 20 | CFH 20-1-A | 47 | 24 | M20X1.5 | 21 | 25.5 | 66 | 40.5 | 0.8 | 8 | 0.7 | 8 | 1 | 36 |
| 24 | CFH 24-A | 62 | 29 | M24X1.5 | 25 | 30.5 | 80 | 49.5 | 0.8 | 8 | 0.8 | 8 | 1 | 40 |
| 24 | CFH 24-1-A | 72 | 29 | M24X1.5 | 25 | 30.5 | 80 | 49.5 | 0.8 | 8 | 0.8 | 8 | 1 | 40 |
| 30 | CFH 30-A | 80 | 35 | M30×1.5 | 32 | 37 | 100 | 63 | 1 | 8 | 1 | 8 | 1 | 46 |
| 30 | CFH 30-1-A | 85 | 35 | M30X1.5 | 32 | 37 | 100 | 63 | 1 | 8 | 1 | 8 | 1 | 46 |
| 30 | CFH 30-2-A | 90 | 35 | M30X1.5 | 32 | 37 | 100 | 63 | 1 | 8 | 1 | 8 | 1 | 46 |
