Описание
Изпрати запитване
NSK 23140CAME4C4S11- сферичен ролков лагер
Описание на лагера
Суфикс Значение
CA: код на вътрешната структура, дизайн с висока товароносимост] [M: обработена месингова клетка] [E4: външен пръстен с жлеб за масло и отвор за масло] [C4: хлабина C4 (по-голяма от хлабина C3)] [S11: максимална работна температура 200 степен】
Диаметър на отвора:200 mm; Външен диаметър:340 мм; Ширина:112 mm;Маса:40,5 kg;C:1665 kN;C0:2360 kN;Тегло:40,5 kg

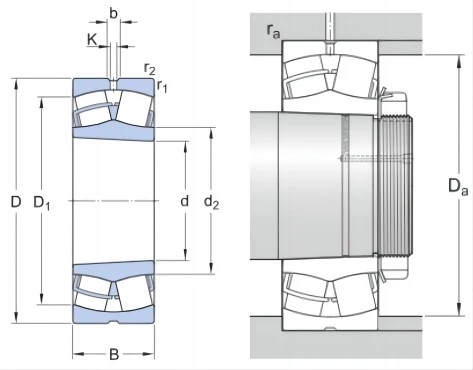

Чертежи на лагери
Лист с данни на лагера
| Размери и технически спецификации | |
| Основни размери (d*D*b) | 55*90*54 мм |
| Диаметър на отвора-d | 200 мм |
| Външен диаметър-D | 340 мм |
| Широчина вътрешен пръстен-B | 112 мм |
| Тегло | 40,5 кг |
| Диаметър на рамото на вътрешния пръстен-d2 | ≈231 mm |
| Диаметър на рамото/вдлъбнатината на външния пръстен-D1 | ≈293 мм |
| Ширина на жлеба за смазване-b | 16,7 мм |
| Диаметър на отвора за смазване-K | 9 мм |
| Размер на фаската-r1,2 | мин.3 мм |
| Диаметър на опората на корпуса - Da | макс.326 мм |
| Радиус на филет-ра | макс.2,5 мм |
| Основна динамична товароносимост-C | %7б%7б0%7д%7д кН |
| Основна статична товароносимост-C0 | %7б%7б0%7д%7д кН |
| Граница на натоварване от умора-Pu | 204 кН |
| Референтна скорост | 1 500 оборота/мин |
| Ограничаване на скоростта | 1 900 оборота/мин |
| Пределна стойност-д | 0.31 |
| Изчислителен фактор-Y1 | 2.2 |
| Изчислителен фактор-Y2 | 3.3 |
| Изчислителен фактор-Y0 | 2.2 |
Свързани лагерСферичен ролков лагерМодел
| 24013 CC/W33 | 65x100x35 |
| 24013 CCK30/W33 | 65x100x35 |
| 24013-2RS5W/VT143 | 65x100x35 |
| 22213 E | 65x120x31 |
| 22213 ЕК | 65x120x31 |
| BS2-2213-2RS/VT143 | 65x120x38 |
| BS2-2213-2RSK/VT143 | 65x120x38 |
| 21313 E | 65x140x33 |
| 21313 ЕК | 65x140x33 |
| 22313 E | 65x140x48 |
| 22313 Е%2фВА405 | 65x140x48 |
| 22313 ЕК | 65x140x48 |
| 22313 ЕК%2фВА405 | 65x140x48 |
| BS2-2313-2RS/VT143 | 65x140x56 |
| 22214 E | 70x125x31 |
| 22214 ЕК | 70x125x31 |
| BS2-2214-2RS/VT143 | 70x125x38 |
| BS2-2214-2RSK/VT143 | 70x125x38 |
| 21314 E | 70x150x35 |
| 21314 ЕК | 70x150x35 |
| 22314 E | 70x150x51 |
| 22314 Е%2фВА405 | 70x150x51 |
| 22314 ЕК | 70x150x51 |
| 22314 ЕК%2фВА405 | 70x150x51 |
| BS2-2314-2RS/VT143 | 70x150x60 |
| 24015 CC/W33 | 75x115x40 |
| 24015 CCK30/W33 | 75x115x40 |
| %7б%7б0%7д%7дРС5%2фВТ143 | 75x115x40 |
| 22215 E | 75x130x31 |
| 22215 ЕК | 75x130x31 |
| BS2-2215-2RS/VT143 | 75x130x38 |
| BS2-2215-2RSK/VT143 | 75x130x38 |
| 21315 E | 75x160x37 |
| 21315 ЕК | 75x160x37 |
| 22315 E | 75x160x55 |
| 22315 ЕЖА%2фВА405 | 75x160x55 |
| 22315 ЕК | 75x160x55 |
| 22315 ЕКЯ%2фВА405 | 75x160x55 |
| BS2-2315-2RS/VT143 | 75x160x64 |
| BS2-2315-2RSK/VT143 | 75x160x64 |
| 22216 E | 80x140x33 |
| 22216 ЕК | 80x140x33 |
| BS2-2216-2RS/VT143 | 80x140x40 |
| BS2-2216-2RSK/VT143 | 80x140x40 |
| 21316 E | 80x170x39 |
| 21316 ЕК | 80x170x39 |
| 22316 E | 80x170x58 |
| 22316 ЕЖА%2фВА405 | 80x170x58 |
| 22316 ЕК | 80x170x58 |
| 22316 ЕКЯ%2фВА405 | 80x170x58 |
| BS2-2316-2RS/VT143 | 80x170x67 |
| BS2-2316-2RSK/VT143 | 80x170x67 |
| 22217 E | 85x150x36 |
| 22217 ЕК | 85x150x36 |
| BS2-2217-2RS/VT143 | 85x150x44 |
| BS2-2217-2RSK/VT143 | 85x150x44 |
| 21317 E | 85x180x41 |
| 21317 ЕК | 85x180x41 |
| 22317 E | 85x180x60 |
| 22317 ЕЖА%2фВА405 | 85x180x60 |
| 22317 ЕЯ%2фВА406 | 85x180x60 |
| 22317 ЕК | 85x180x60 |
| 22317 ЕКЯ%2фВА405 | 85x180x60 |
| 22218 E | 90x160x40 |
| 22218 ЕК | 90x160x40 |
| BS2-2218-2RS/VT143 | 90x160x48 |
| BS2-2218-2RSK/VT143 | 90x160x48 |
| 23218 CC/W33 | 90x160x52.4 |
| 23218 CCK/W33 | 90x160x52.4 |
| 21318 E | 90x190x43 |
| 21318 ЕК | 90x190x43 |
| 22318 E | 90x190x64 |
| 22318 ЕЖА%2фВА405 | 90x190x64 |
| 22318 ЕК | 90x190x64 |
| 22318 ЕКЯ%2фВА405 | 90x190x64 |
| BS2-2318-2RS5/VT143 | 90x190x73 |
| BS2-2318-2RS5K/VT143 | 90x190x73 |
| 22219 E | 95x170x43 |
| 22219 ЕК | 95x170x43 |
| BS2-2219-2RS/VT143 | 95x170x51 |
| 21319 E | 95x200x45 |
| 21319 ЕК | 95x200x45 |
| 22319 E | 95x200x67 |
| 22319 ЕЖА%2фВА405 | 95x200x67 |
| 22319 ЕК | 95x200x67 |
| 22319 ЕКЯ%2фВА405 | 95x200x67 |
| 24020 CC/W33 | 100x150x50 |
| 24020 CCK30/W33 | 100x150x50 |
| %7б%7б0%7д%7дРС5%2фВТ143 | 100x150x50 |
| 23120 CC/W33 | 100x165x52 |
| 23120 CCK/W33 | 100x165x52 |
| %7б%7б0%7д%7дРС5%2фВТ143 | 100x165x52 |
| 24120 CC/W33 | 100x165x65 |
| 24120 ККК30%2фВ33 | 100x165x65 |
| 24120-2RS5/VT143 | 100x165x65 |
| 22220 E | 100x180x46 |
| 22220 ЕК | 100x180x46 |
| BS2-2220-2RS5/VT143 | 100x180x55 |
| BS2-2220-2RS5K/VT143 | 100x180x55 |
| 23220 CC/W33 | 100x180x60.3 |
| 23220 CCK/W33 | 100x180x60.3 |
| 23220-2RS/VT143 | 100x180x60.3 |
| 23220-2RS5/VT143 | 100x180x60.3 |
| 21320 E | 100x215x47 |
| 21320 ЕК | 100x215x47 |
| 22320 E | 100x215x73 |
| 22320 ЕЖА%2фВА405 | 100x215x73 |
| 22320 ЕЖА%2фВА406 | 100x215x73 |
| 22320 ЕК | 100x215x73 |
| 22320 ЕКЯ%2фВА405 | 100x215x73 |
| BS2-2320-2CS5/VT143 | 100x215x82 |
| BS2-2320-2CS5K/VT143 | 100x215x82 |
| 23022 CC/W33 | 110x170x45 |
| 23022 CCK/W33 | 110x170x45 |
| 23022-2RS/VT143 | 110x170x45 |
| 24022 CC/W33 | 110x170x60 |
| 24022 CCK30/W33 | 110x170x60 |
| 24022-2RS5/VT143 | 110x170x60 |
| 23122 CC/W33 | 110x180x56 |
| 23122 CCK/W33 | 110x180x56 |
| 23122-2CS5/VT143 | 110x180x56 |
| 23122-2CS5K/VT143 | 110x180x56 |
| 24122 CC/W33 | 110x180x69 |
| 24122 CCK30/W33 | 110x180x69 |
| 24122-2CS5/VT143 | 110x180x69 |
| 22222 E | 110x200x53 |
| 22222 ЕК | 110x200x53 |
| BS2-2222-2RS5/VT143 | 110x200x63 |
| BS2-2222-2RS5K/VT143 | 110x200x63 |
| 23222 CC/W33 | 110x200x69.8 |
| 23222 CCK/W33 | 110x200x69.8 |
| 23222-2CS5/VT143 | 110x200x69.8 |
| 23222-2CS5K/VT143 | 110x200x69.8 |
| 22322 E | 110x240x80 |
| 22322 ЕЖА%2фВА405 | 110x240x80 |
| 22322 ЕЯ%2фВА406 | 110x240x80 |
| 22322 ЕК | 110x240x80 |
| 22322 ЕКЯ%2фВА405 | 110x240x80 |
| 23024 CC/W33 | 120x180x46 |
| 23024 CCK/W33 | 120x180x46 |
| %7б%7б0%7д%7дРС5%2фВТ143 | 120x180x46 |
| 24024 CC/W33 | 120x180x60 |
| 24024 CCK30/W33 | 120x180x60 |
| 24024-2CS5/VT143 | 120x180x60 |
| 23124 CC/W33 | 120x200x62 |
| 23124 CCK/W33 | 120x200x62 |
| 23124-2CS5/VT143 | 120x200x62 |
| 24124 CC/W33 | 120x200x80 |
| 24124 CCK30/W33 | 120x200x80 |
| 24124-2CS5/VT143 | 120x200x80 |
| 22224 E | 120x215x58 |
| 22224 ЕК | 120x215x58 |
| BS2-2224-2RS5/VT143 | 120x215x69 |
| BS2-2224-2RS5K/VT143 | 120x215x69 |
| 23224 CC/W33 | 120x215x76 |
| 23224 CCK/W33 | 120x215x76 |
| 23224-2CS5/VT143 | 120x215x76 |
| 23224-2CS5K/VT143 | 120x215x76 |
| 22324 CC/W33 | 120x260x86 |
| 22324 CCJA/W33VA405 | 120x260x86 |
| 22324 CCJA/W33VA406 | 120x260x86 |
| 22324 CCK/W33 | 120x260x86 |
| 22324 CCKJA/W33VA405 | 120x260x86 |
| 22324 CC/C4W33VA991 | 120x260x86 |
| 22324-2CS5/VT143 | 120x260x86 |
| 22324-2CS5K/VT143 | 120x260x86 |
| 23026 CC/W33 | 130x200x52 |
| 23026 CCK/W33 | 130x200x52 |
| 23026-2CS5/VT143 | 130x200x52 |
| 23026-2CS5K/VT143 | 130x200x52 |
| 24026 CC/W33 | 130x200x69 |
| 24026 CCK30/W33 | 130x200x69 |
| 24026-2CS5/VT143 | 130x200x69 |
| 23126 CC/W33 | 130x210x64 |
| 23126 CCK/W33 | 130x210x64 |
| 24126 CC/W33 | 130x210x80 |
| 24126 CCK30/W33 | 130x210x80 |
| 24126-2CS5/VT143 | 130x210x80 |
| 229750 J/C3R505 | 130x220x73 |
| 22226 E | 130x230x64 |
| 22226 ЕК | 130x230x64 |
| BS2-2226-2CS5/VT143 | 130x230x75 |
| BS2-2226-2CS5K/VT143 | 130x230x75 |
| 23226 CC/W33 | 130x230x80 |
| 23226 CCK/W33 | 130x230x80 |
| 23226-2CS5/VT143 | 130x230x80 |
| 23226-2CS5K/VT143 | 130x230x80 |
| 22326 CC/W33 | 130x280x93 |
| 22326 CCJA/W33VA405 | 130x280x93 |
| 22326 CCJA/W33VA406 | 130x280x93 |
| 22326 CCK/W33 | 130x280x93 |
| 22326 CCKJA/W33VA405 | 130x280x93 |
| 22326 CC/C4W33VA991 | 130x280x93 |
| 22326-2CS5/VT143 | 130x280x93 |
| 22326-2CS5K/VT143 | 130x280x93 |
| 23028 CC/W33 | 140x210x53 |
| 23028 CCK/W33 | 140x210x53 |
| 23028-2CS5/VT143 | 140x210x53 |
| 23028-2CS5K/VT143 | 140x210x53 |
| 24028 CC/W33 | 140x210x69 |
| 24028 CCK30/W33 | 140x210x69 |
| 24028-2CS5/VT143 | 140x210x69 |
| 23128 CC/W33 | 140x225x68 |
| 23128 CCK/W33 | 140x225x68 |
| 24128 CC/W33 | 140x225x85 |
| 24128 CCK30/W33 | 140x225x85 |
| 24128-2CS5/VT143 | 140x225x85 |
| 24128-2CS5K30/VT143 | 140x225x85 |
| 22228 CC/W33 | 140x250x68 |
| 22228 CCK/W33 | 140x250x68 |
| 22228-2CS5/VT143 | 140x250x68 |
| 22228-2CS5K/VT143 | 140x250x68 |
| 23228 CC/W33 | 140x250x88 |
| 23228 CCK/W33 | 140x250x88 |
